Pełna instrukcja - montaż szuflady meblowej Tandembox Antaro

Elementy szuflady Tandembox Antaro niezbędne do montażu

Szuflady meblowe Tandembox (Antaro) to system umożliwiający wykonanie szuflad w różnych wariantach wysokości oraz długości. Najczęściej stosowane wysokości boków to K i M, natomiast najpopularniejsza długość prowadnic wynosi 500 mm.

W większości standardowych konfiguracji stosuje się relingi, montowane nad bokami szuflady, które dodatkowo stabilizują jej konstrukcję. System pozwala również na zastosowanie elementów dekoracyjnych, wymagających użycia dodatkowych mocowań.

W przypadku szuflad, których długość jest większa niż szerokość frontu, zaleca się zastosowanie stabilizacji bocznej, poprawiającej płynność pracy i zapobiegającej przechylaniu się szuflady.

Prezentowany zestaw nie zawiera dna, ścianki tylnej ani frontu szuflady – elementy te należy wykonać lub dobrać we własnym zakresie.

Elementy niezbędne do wykonania szuflady wysokiej z relingami:

• Boki szuflad
• Prowadnice
• Reling podłużny
• Mocowanie frontu na wkręty
• Zaślepka
• Uchwyt ścianki tylnej

Przykładowy zestaw elementów do montażu szuflady Tandembox M (83 mm), w kolorze białym, 500 mm

Poniżej znajdują się linki do stron z elementami pozwalającymi skompletować szufladę TANDEMBOX antaro, o wysokości M (83 mm) w kolorze białym, o długości 500 mm. Front, spód i ściankę tylną należy wykonać z płyty o grubości 16 mm. Lista elementów szuflady:

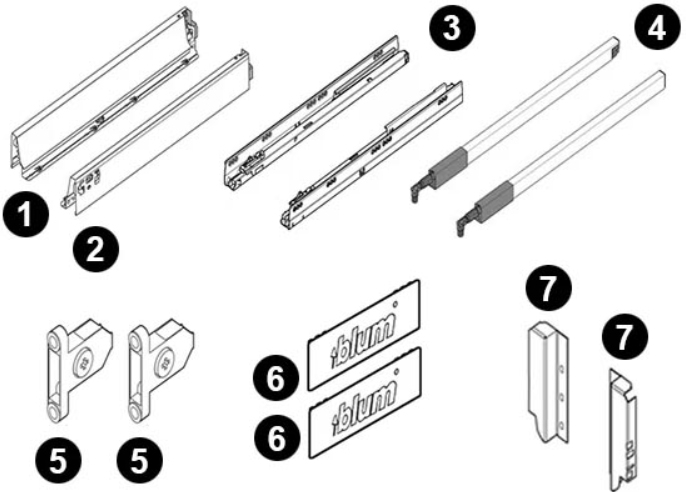

• 1. Lewy bok szuflady
• 2. Prawy bok szuflady
• 3. Komplet prowadnic
• 4. Reling podłużny
• 5. Mocowanie frontu na wkręty (wymagane 2 sztuki)
• 6. Zaślepki (wymagane 2 sztuki)
• 7. Uchwyt ścianki tylnej (wymagane 2 sztuki)

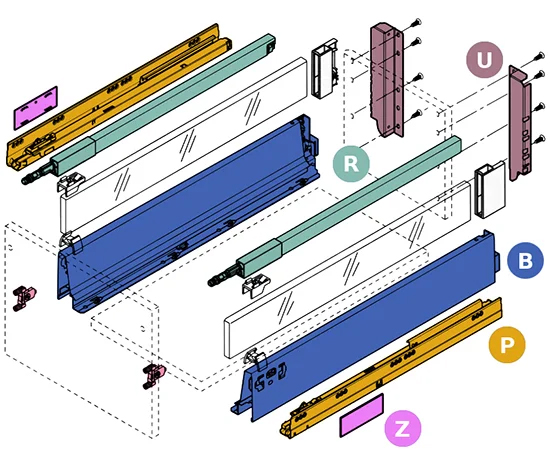

Jak zmontować kompletną szufladę Tandembox antaro w wersji standardowej

W naszej ofercie znajdziecie elementy konstrukcyjne do wykonania szuflady, ale we własnym zakresie należy przygotować ściankę tylną, spód i front szuflady. Elementy powinny być wykonane z płyty o grubości 16 mm.

Montaż tylnej ścianki

Montaż rozpoczynamy od przykręcenia uchwytów tylnej ścianki (lewe i prawe) wkrętami 4x16. Następnie należy wpiąć boki szuflady w uchwyty tylnej ścianki.

Montaż spodu szuflady Tandembox

Następnie należy obrócić szufladę do góry nogami. Wsuń spód szuflady, a następnie od strony frontu nawiercaj wiertłem samocentrującym w wyznaczonych miejscach. Połącz wkrętami 4x16 mm.

Montaż frontu szuflady Tandembox

Należy przygotować front, który musi posiadać trzy otwory otwory fi 10 na stronę (w sumie 6), najlepiej wykonane według wzornika Blum ZML.0040. Do dwóch otworów wkładamy mocowania frontu, następnie łączymy front z resztą szuflady.

Pozostaje tylko zamontowanie relingu.

Przygotowanie otworów montażowych we froncie szuflady

Aby prawidłowo przygotować otwory do montażu frontu, należy skorzystać z rysunków technicznych. Montaż ścianki tylnej z elementem mocującym można wykonać na dwa sposoby: za pomocą wkrętów (metoda tradycyjna) lub poprzez wciśnięcie elementu mocującego – tzw. inserta.

Najczęściej stosowana jest metoda tradycyjna z użyciem wkrętów. W przypadku montażu z wykorzystaniem inserta, stosowanego głównie przez profesjonalistów, zaleca się użycie specjalnego szablonu montażowego, który ułatwia precyzyjne wykonanie otworów.

W zależności od sposobu montażu należy wybrać jedno z dwóch mocowań frontu i odpowiednio przygotować otwory we froncie szuflady. W przypadku metody bez wkrętów stosujemy mocowanie inserta, a w przypadku montażu tradycyjnego mocowanie na wkręty. Na rysunkach po stronie lewej pokazano sposób przygotowania frontu do mocowania metodą inserta, a po prawej na wkręty. Poniższy rysunek przedstawia szufladę o wysokości N.

Tu znajdziesz wszystkie warianty mocowania uchwytu frontu w zależności od wysokości i konfiguracji boku szuflady z relingiem.

• Wysokość szuflady N
• Wysokość szuflady M
• Wysokość szuflady M, reling C
• Wysokość szuflady M, reling D
• Wysokość szuflady K
• Wysokość szuflady K, reling D

Dodatkowe elementy

Opcjonalnie można zastosować zestaw TIP-ON BLUMOTION BLUM, który zapewnia ciche otwieranie i zamykanie szuflad poprzez delikatny nacisk. Szuflada w zestawie z prowadnicą Blumotion może zostać uzupełniona o system Servo Drive, który pozwoli cieszyć się elektrycznym wspomaganiem otwierania szuflad. W celu uporządkowania przestrzeni w szufladzie można zastosować reling poprzeczny, który wymaga dodatkowych mocowań. W przypadku szuflady wewnętrznej możliwe jest zastosowanie frontu z tworzywa sztucznego.

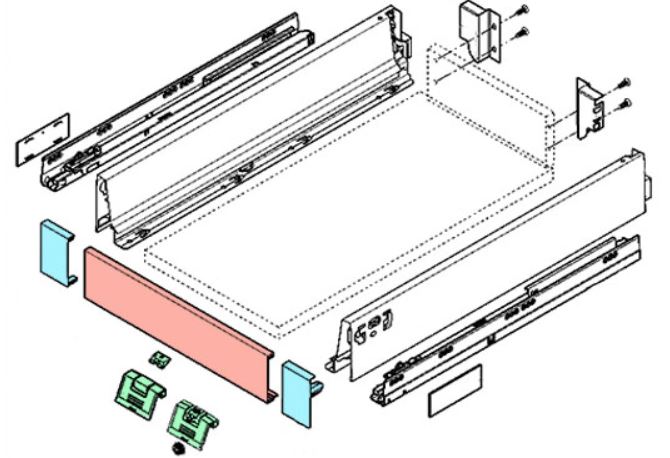

Elementy do montażu szuflady wewnętrznej Tandembox

W przypadku szuflady wewnętrznej zamiast frontu wykonanego z płyty meblowej stosuje się mocowanie frontu wewnętrznego oraz panel przedni z tworzywa sztucznego. Opcjonalnie można zastosować uchwyt ze zbierakiem lub bez zbieraka.

Zbierak umożliwia połączenie szuflady wewnętrznej z głównym frontem szuflady zewnętrznej – po naciśnięciu frontu elementy te się rozłączają.

Pozostałe elementy, takie jak boki, mocowanie tylne, prowadnice, zaślepki, dno oraz tylna ścianka, montuje się w taki sam sposób jak w przypadku standardowej szuflady.

W przypadku wysokich szuflad konieczne jest zastosowanie dodatkowego relingu nad panelem przednim, który wzmacnia konstrukcję i poprawia stabilność całego systemu.

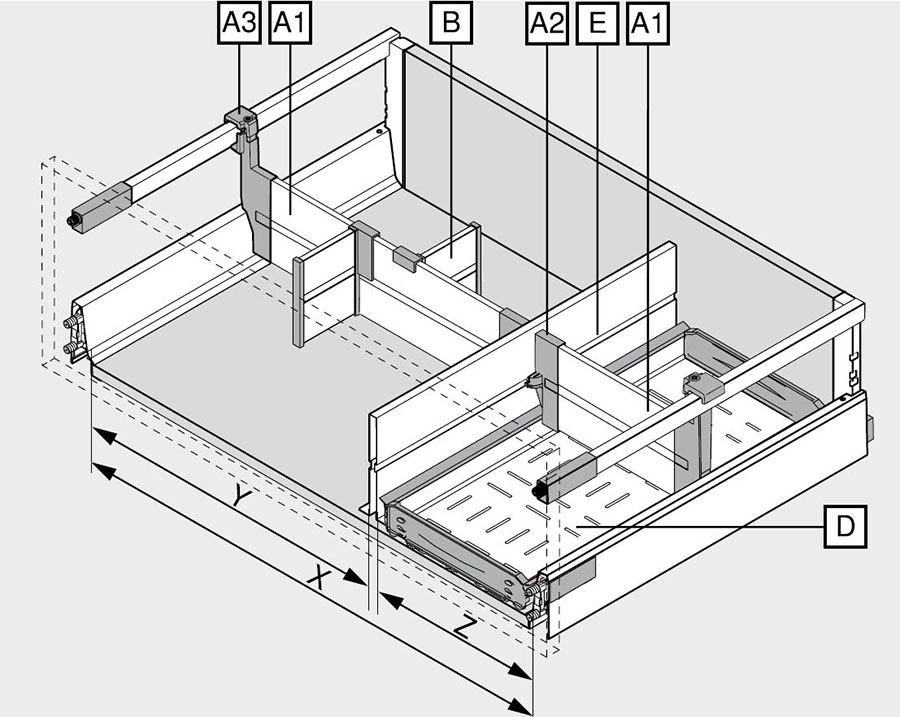

Podział wewnętrzny szuflad Tandembox - listwa

Wewnętrzny podział szuflad Tandembox umożliwia wygodną i uporządkowaną organizację przechowywanych przedmiotów dzięki zastosowaniu modułowych przegród oraz wkładek. System ten można łatwo dopasować do własnych potrzeb, co pozwala na optymalne wykorzystanie dostępnej przestrzeni w szufladzie. Listwy organizacyjne oraz różnego rodzaju akcesoria sprawiają, że każdy przedmiot ma swoje miejsce, co zwiększa funkcjonalność, porządek oraz estetykę wnętrza szuflady.

Szuflada z wysokim frontem

A1. Listwa poprzeczna do przycięcia

Długość: 477 mm, szara

A2. Uchwyt do listwy poprzecznej, ścianki działowej

Wysokość: 114.6 mm, biały, szary

A3. Uchwyt listwy poprzecznej – reling

Wysokość: C, szary, biały

Wysokość: D, szary, biały, czarny

B. Przegródka

Szara, biała, czarna

E. Ścianka działowa

Długość: 500 mm, biała

Długość: 500 mm, szara

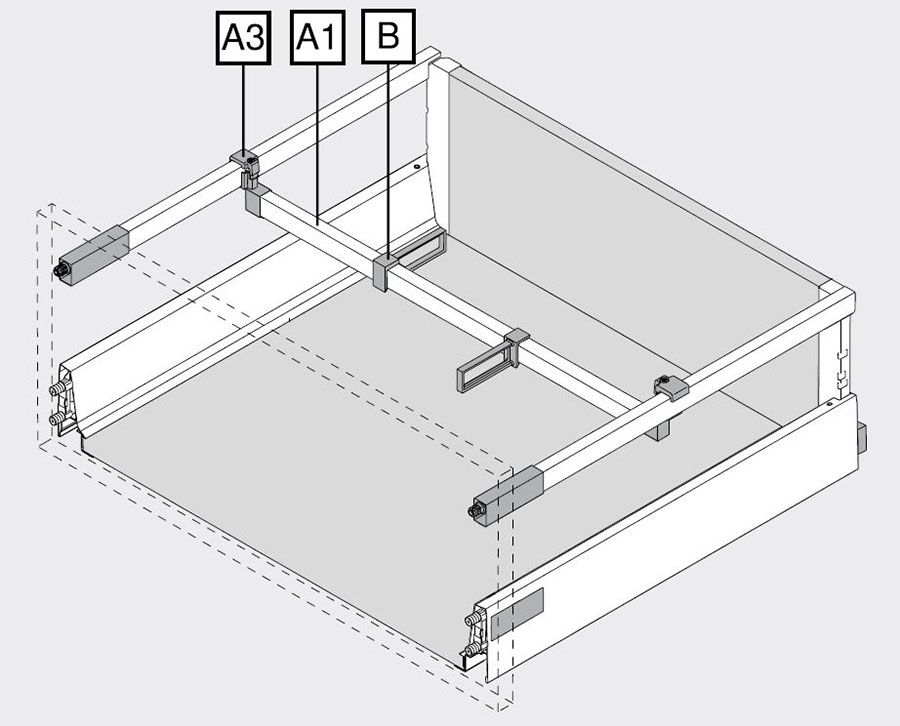

Podział wewnętrzny szuflad Tandembox - reling poprzeczny

Wewnętrzny podział szuflad Tandembox za pomocą relingu poprzecznego umożliwia efektywną organizację przechowywanych przedmiotów dzięki modułowym przegrodom i wkładkom. Systemy te są łatwe do indywidualnego dostosowania, pozwalając na optymalne wykorzystanie przestrzeni w szufladzie. Reling poprzeczny zapewnia stabilność przechowywanych przedmiotów, utrzymując porządek i estetykę wewnątrz szuflady.

A1. Reling poprzeczny do przycięcia

Długość: 1200 mm, biały

A3. Uchwyt relingu poprzecznego

Biały, czarny

B. Przegródka relingu poprzecznego

Biały, szary

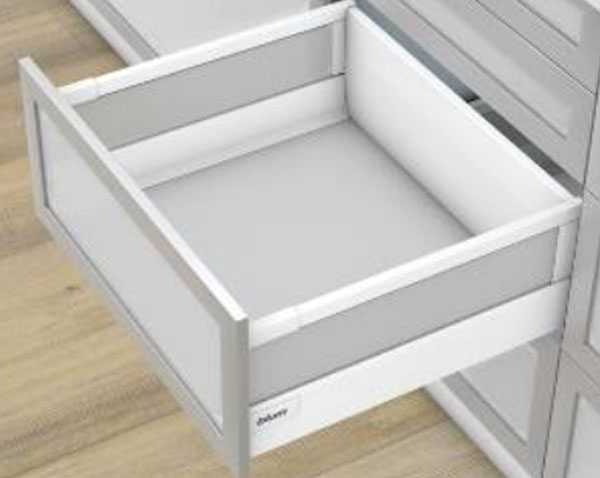

Mocowanie frontu z aluminiową ramką do szuflad BLUM Tandembox/antaro

W celu zamontowania frontu wykonanego z aluminiowej ramki należy zastosować adapter relingu ZRF.2200 mocowany do frontu oraz wymienić końcówkę relingu na końcówkę do frontów aluminiowych.
